產品簡介

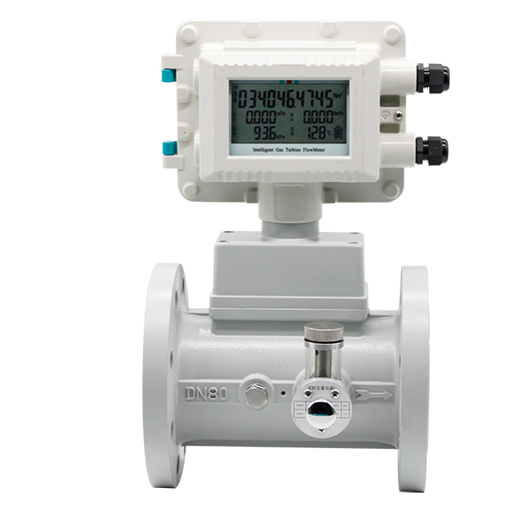

氣體渦輪流量計是一種用于氣體流量測量的精密計量儀器，該產品是我公司結合自身產品精心研發而成的，它具有壓力損失小，準確度高、始動流量低，抗振與抗脈動流性能好，量程比寬等特點。使得流量計成為一種特別優秀的能準確計量氣體累積量的商業貿易計量儀表。

當氣流進入流量計時，首先通過特殊結構的前導流體加速。在流體的作用下，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力矩和摩擦力矩后開始轉動。當諸力矩達到平衡，轉速恒定，渦輪轉動角速度與流量成線性關系。利用電磁感應原理，通過旋轉的渦輪驅動信號發生器頂端導磁體周期性地改變磁阻，使磁場也發生相應變化，從而在線圈兩端感應出與流體體積流量成正比的脈沖信號。該信號經前置放大器放大，整形后與壓力傳感器、溫度傳感器檢測到的壓力、溫度信號同時輸入到流量積算儀進行計算處理，直接顯示出標準的瞬時體積流量和體積總量。

ATWG氣體渦輪流量計考慮到氣體的可壓縮性，體積量與介質的溫度，壓力密切相關，因而增加了溫度、壓力傳感器，跟蹤介質的溫度和壓力變化，將工況流量直接轉換成標準狀態下的流量，保證了計量的準確性。氣體渦輪流量計可廣泛用于石油、化工、電力、工業用鍋爐等燃?xì)庥?jì)量和燃?xì)庹{(diào)壓站，輸配氣管網天然氣、城市天然氣計量等領域。

優勢特點

01

整流技術能在安裝條件不理想，前后直管段短、介質流速變化相對較大的情況下保持計量的可靠性。

02

防塵結構能有效防止介質中的雜質進入軸承造成的快速磨損、卡死現象。

03

智能一體化設計可動態檢測介質的溫度與壓力，并進行自動補償和壓縮因子修正，直接顯示氣體的標準瞬時體積流量和標準體積總量。

04

雙電源微功耗技術，整機功耗低，既能憑內電池長期供電運行5年，又可接外電源供電運行。

05

流量計帶有脈沖信號輸出，也可根據用戶需要輸出4～20mA標準模擬信號，IC卡定量脈沖信號等多種信號。

06

采用RS485接口、MODBUS協議，可通過GPRS/CDMA、internet組成遠程數據采集及監控系統，便于數據的集中采集和實時管理。

07

智能流量積算儀可轉動180°，方便在不同方向的數據讀數。

08

采用高精度進口的防塵不銹鋼儀表專用軸承、準確度高、靈敏度好、使用壽命長、范圍度寬。

09

獨特的密封腔壓力平衡設計可有效的減少灰塵吸入軸承的間隙造成軸承的磨損和卡死。

技術參數

性能	技術參數
儀表口徑及連接方式	25、40、50、80、100、150、200、250采用法蘭連接；
精度等級	±1.5%R、±1%R
量程比	1：10、1：20、1：30
顯示方式	寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量
顯示方式	溫度、壓力、時間、日期、電池電量
儀表材質	表體：304不銹鋼,鑄鋁材質；葉輪：防腐ABS或高質鋁合金；顯示器：鑄鋁；進口軸承
溫度、壓力傳感器	內置
被測介質溫度（℃）	-10℃～+100℃
環境條件	介質溫度：-10℃～+100℃，相對濕度5%～90%，大氣壓力86～106Kpa
通訊信號	三線制脈沖
通訊信號	三線制4-20mA、RS485協議、IC卡信號
供電電源	內置鋰電池、外供24VDC雙供電
傳輸距離	≤1000m
信號線接口	內螺紋M20×1.5
防爆等級	ExdIIBT6
防護等級	IP65

產品選型

★ 測量介質、溫度，是否有腐蝕性

★ 流量范圍和用戶管道的內徑

★ 壓力等級

★ 是否現場顯示

★ 工作電源

★ 信號輸出、通訊

★ 是否要防爆

★ 安裝方式

★ 精度等級

應用領域

安裝事項

為了確保氣體渦輪流量計的測量精度，必須正確地選擇安裝位置和方法。
1.對直管段的要求：ATWG氣體渦輪流量計必須水平安裝在管道上（管道傾斜度為5度內），安裝時流量計軸線應與管道軸線同心，流向要一致。流量計上游應有不小于2D的等徑直管段，如果安裝場所允許建議上游直管段為20D、下游為5D。
2.對配管的要求：流量計安裝點的上下游配管的內徑與流量計內徑相同。
3.對旁通管的要求：為了保證流量計檢修時不影響介質的正常使用，在ATWG氣體渦輪流量計的前后管道上應安裝切斷閥門，同時應設置旁通管道。流量控制閥要安裝在流量計的下游，流量計使用時上游所裝的閥門必須全開，避免造成計量不準或不穩定。
4.對外部環境的要求：流量計安裝在室內，必須要求安裝在室外時，一定要采取防曬、防雨措施，以免影響使用壽命。
5.對介質中含有雜質的要求：為了保證流量計的使用壽命，應在流量計的直管段前安裝過濾器。
6.安裝場所：ATWG氣體渦輪流量計應安裝在便于維護，無強電磁干擾和熱輻射的場所。
7.安裝焊接要求：用戶另配一對標準法蘭焊在前后管道上。絕不允許帶流量計焊接。安裝流量計前應嚴格清除管道中焊渣等臟物，用等徑的管道（或旁通道）代替流量計進行吹掃管道。以確保在使用過程中流量計不受損壞。安裝流量計時，法蘭間的密封墊不能凹入管道內。
8.流量計接地要求：流量計應可靠接地，不能與強電系統地線共用。
9.對于防爆型產品的要求：為了ATWG氣體渦輪流量計安全正常使用，應復核防爆型流量計的使用環境是否與用戶防爆要求規定相符，且安裝使用過程中，應嚴格遵守國家防爆型產品使用要求。用戶不得自行更改防爆系統的連接方式，不得隨意打開流量計前蓋、取壓口等部件。
