產品簡介

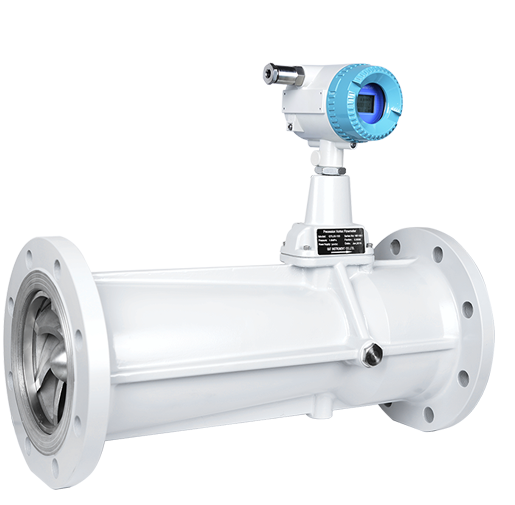

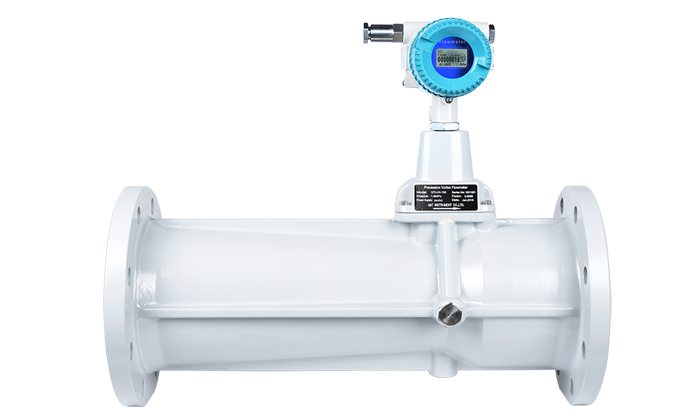

智能旋進旋渦流量計是我公司開發研制新型氣體流量儀表。該流量計集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償，是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。

智能旋進旋渦流量計工作原理：
流量傳感器的流通剖面類似文丘里管的型線。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。

智能旋進旋渦流量計由以下七個基本部件組成：
1.旋渦發生體,2.殼體,3.智能流量計積算儀, 4.溫度傳感器,5.壓力傳感器,6.壓電晶體傳感器,7.消旋器。

優勢特點

01

無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；

02

采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；

03

智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體, 采取內置式組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；

04

采用雙檢測技術可有效地提高檢測信號強度，并抑制由管線振動引起的干擾；

05

流量測量范圍較寬（qmax/qmin=15～20），可在孔板和渦街流量計無法涉足的部分小流量區域進行有效工作；

06

采用智能抗震技術，有效的抑制了震動和壓力波動造成的干擾信號；

07

采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；

08

采用EEPROM技術，參數設置方便，可永久保存，并可保存長達一年的歷史數據；

09

轉換器可輸出頻率脈沖、4～20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km；

010

流量計表頭可360度旋轉，安裝使用簡單方便；整機功耗低，可用內電池供電，也可外接電源。

技術參數

性能	技術參數
口徑(mm)	20	25	32	50	80	100	150	200
流量范圍(M³/h)	1.5~15	3~30	6~60	10~150	28~400	80~900	150~1800	360~3600
精度等級	1.0~1.5%
重復性	小于基本誤差限絕對值的1/3
工作壓力(Mpa)	1.6Mpa,2.5Mpa,4.0Mpa,6.3Mpa；特殊壓力可咨詢客服
使用環境	環境溫度：-30℃~+65℃
	相對濕度：5%~95%
	介質溫度：-20℃~+80℃
	大氣壓力：86Kpa~106Kpa
工作電壓	24VDC+3.6V電池供電，電池可拆卸
輸出信號	4-20mA，脈沖輸出，RS485，報警輸出
適用介質	所有氣體（除了有腐蝕、有水分的氣體）
防爆標志	ExiaIIT6Ga

產品選型

★ 測量介質、溫度，是否有腐蝕性

★ 流量范圍和用戶管道的內徑

★ 壓力等級

★ 是否現場顯示

★ 工作電源

★ 信號輸出、通訊

★ 是否要防爆

★ 安裝方式

★ 精度等級

應用領域

安裝事項

1.旋進漩渦流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。

2.對于新安裝或檢修后的管道務必進行清掃，去除管道中的雜物后方能安裝流量計。

3.流量計應安裝在便于維修、無強電磁場干擾、無強烈機械振動以及熱輻射影響的場所。

4.流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合。

5.旋進漩渦流量計室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命。

6.流量計可任意角度安裝，流體的流向應與流量計上標識的流向一致。

7.在管道施工中，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂。

8.流量計應與管道同軸安裝，并防止密封片和黃油進入管道內腔。

9.采用外電源時，流量計必須有可靠接地，不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。

10.為了不影響流體正常輸送和便于維護，旋進漩渦流量計要求安裝旁通管道，并保證前≥3DN、后≥1DN的直管段。
